Technische specificaties

- Fabrikant: A+R Armaturen
- Dubbel geflensd
- Volle doorlaat
- Diameter van DN25 tot DN100
- Montage tussen flenzen conform DIN EN558-1 rij1, DIN EN 1092-1: 2000
- Temperatuurbereik van -50°C t/m 230°C.
- Drukklasse PN10, PN16, PN25 en PN40

---

Certificaten

- PED 97/23/EC
- ISO9001:2000 TÜV gecertificeerd
- Fabricage volgens AD-2000
- EN 10204 2.2, 3.1, 3.2
- DGRL 97/23/EG
- TA-Luft 2002
- Fire Safe BS 6755, deel 2

---

Opties

- Asverlenging
- Field bus besturingen
- Eindschakelaars
- Standsteller

---

Toepassingen

Inzetbaar als afsluiter voor open/dicht applicatie of als regeling

- Vloeistoffen en gassen
- Medium: Olie, water, damp, vluchtige stoffen, corrosieve stoffen, zuren, oplosmiddelen, helium
- Pharma
- (Petro) chemie
- Procesindustrie

---

Aandrijvingen

- Handbediend met hendel
- Handbediend met wormwielkast en handwiel
- Elektrisch
- Pneumatisch
- Hydraulisch

---

Materialen

Huis: 1.4408, 1.0619, Staal

Kogel: 1.4408, 1.4308

As: 1.4401

Dichtingen: PTFE

---

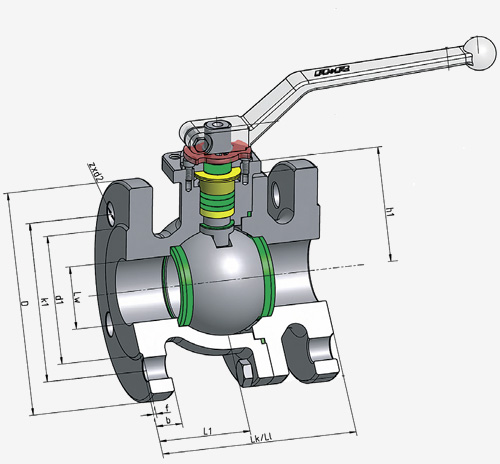

Afmetingen

DN/Lw	PN	D	k1	d1	b	L1	Lk/Ll	h1	z x d2	ISO	[kg]
25	40	115	85	68	18	75,0	125	58	4x14	F05	3
32	40	140	100	78	18	80,0	130	61	4x18	F05	5
40	40	150	110	88	18	84,5	140	81	4x18	F07	8
50	40	165	125	102	20	92,5	150	88	4x18	F07	9
65	16	185	145	122	18	104,0	170	95	4x18	F10	14
80	40	200	160	138	24	98,5	180	114	8x18	F10	18
100	16	220	180	158	20	92,5	190	128	8x18	F10	22

- Alle maten in mm

- f = 2mm
