Rookgasklep type 5

Rookgaskleppen vlinderklep tussenklem type 5

Download

Adobe pdf Informatieblad
Adobe pdf Maatschetsen
Inventor part 3D modellen


Technische specificaties

- Fabrikant OKE
- Tussenklem-, wafer-, ringtype
- Centrische asconstructie
- Montage tussen flenzen conform DIN2501 tot drukklasse PN6/10/16
- Temperatuurbereik van -25°C t/m 550°C.
- Standaard lekkage 5% van KV 90°
- Goede dichtheid naar buiten door stopbus met grafietpakking
- Industriële hoge temperatuur coating
- Cirkelvormige flensfacing
- Gegoten behuizing
- Schraagsluitend t/m DN 150
- Doorslaand klepblad vanaf DN 200 t/m 500


Opties

- Standaard aanslagrand (metal to metal) lekkage <1% van KV 90°
- Aanslagrand met pakkingskoord, lekkage <0,5% van KV 90°


Toepassingen

Inzetbaar als rookgasklep of inlaatklep voor open, dicht of regeling. De klep vindt toepassing in bijvoorbeeld:

- Ovenbouw
- Rookgasregelingen
- Aardgasbranders
- WKK installaties
- (Petro) chemie
- Procesindustrie
- Luchtregeling


Aandrijvingen

Rookgaskleppen vlinderklep tussenklem type 5 Rookgaskleppen vlinderklep tussenklem type 5a Rookgaskleppen vlinderklep tussenklem type 5b Rookgaskleppen vlinderklep tussenklem type 5k
5

5a

5b 5k
DN 15 t/m 500 DN 15 t/m 500 DN 15 t/m 150 DN 15 t/m 500

-Stalen handbediening





-Handbediening met

houten handgreep

-Traploosverstelbaar

-Stalen handbediening

met veer

-10 posities.

-Open aseinde beugelopbouw

volgens ISO 5211.





* Type 5k geschikt voor diverse aandrijvingen.


Materialen

Combinatie 01 02 03 04 05
Huis Alu 226 GG25 GG25 GGG40 GGG40
Klepblad Messing Messing SJ235 SS304 SS304
As Messing Messing SS304 SS304 SS304
Afwerking / Coating Coating Coating Vernikkeld
T max 150°C 150°C 280°C 450°C 550°C

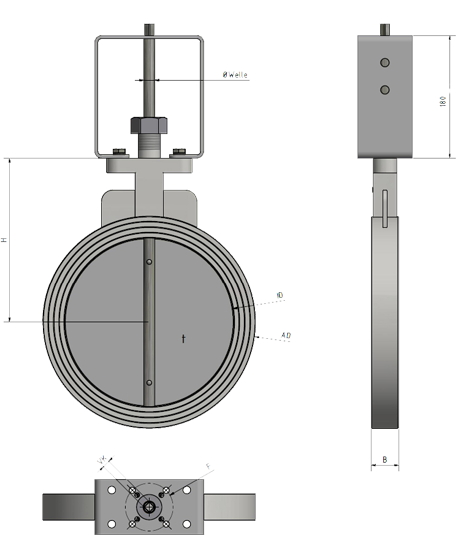

Afmetingen

Rookgaskleppen vlinderklep tussenklem type 5 afmetingen

DN A D B H2
15 18 43 29 80
20 22 53 29 80
25 28 60 29 80
32 34 67 29 84
40 40 79 29 90
50 51 89 29 95
65 71 108 29 105
80 81 126 34 118
100 101 147 34 128
125 126 179 34 144
150 152 201 34 155
200 201 257 39 191
250 251 315 39 220
300 300 370 44 250
350 347 420 44 275
400 395 473 49 305
500 498 578 49 357

* Alle maten in mm.
