Technische specificaties

- Fabrikant: Center Tech
- Lugged type
- Concentrische constructie
- Diameter van DN40 tot DN600
- Montage tussen flenzen conform DIN2501 tot drukklasse PN10/16/25
- Face to Face afmetingen conform EN558-1 Series 20 (DIN3202/K1)
- Temperatuurbereik van -20°C t/m 80°C.
- Gestroomlijnd klepblad
- Industriële coating
- Unieke verlijmde wisselbare voering, zie onderstaande afbeeldingen

Conventionele losse voering	Center Tech voering met ring
Een losse voering kan materiaal voor het klepblad laten opstropen. Dit zorgt voor de hoger benodigd draaimoment en hogere kans op scheuren.	De stabiliteit van het elastomeer is gegarandeerd door de metalen ring waarop het stevig op verlijmd is. Het voordeel van dit ontwerp is de stevigheid van verlijmde voeringen en het onderhoudsvriendelijke van losse voeringen.

---

Dichtheidsklasse

Werkdruk:
- 20 bar (Klasse A) tot DN 600
- 25 bar (Klasse A) tot DN 350

---

Certificaten

- PED, EN593, QA-System, Module H
- ISO9001:2008
- DVGW, DIN EN 13774

---

Opties

- Asverlenging
- Uitvoering voor begraven of ondergedompeld
- Kettingen
- Field bus besturingen
- Eindschakelaars
- Standsteller

---

Toepassingen

Inzetbaar als afsluiter voor open/dicht applicatie.

- Gasleidingen
- Gasinstallaties

---

Aandrijvingen

- Handbediend met hendel
- Handbediend met wormwielkast en handwiel
- Handbediend met wormwielkast en ketting
- Elektrisch
- Pneumatisch
- Elektrisch
- Hydraulisch

---

Materialen

Huis: GGG40, GGG40.3

Klepblad: GGG40 + Rislan coating, SS316

As: SS416, SS316

Bussen: Gesinterd brons, Teflon-PTFE

Afwerking: Verzinkt en gegalvaniseerd, Verzinkt en gegalvaniseerd met 2K-Epoxy-coating 50my RAL 5015

Voering: NBR

---

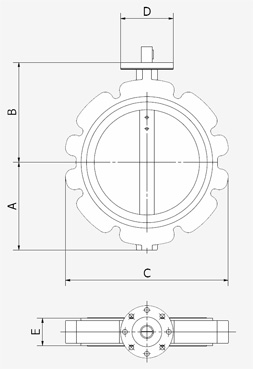

Afmetingen

DN	A	B	C	D	E	ISO
40	61,0	130	115	65	33	F05
50	77,5	124	118	90	43	F05/F07
65	89,5	134	164	90	46	F05/F07
80	97,5	141	183	90	46	F05/F07
100	110,0	156	206	90	52	F05/F07
125	128,0	170	240	90	56	F07
150	143,0	186	268	90	56	F07
200	180,0	218	335	125	60	F07/F10
250	205,0	249	398	125	68	F10
300	250,0	285	465	150	78	F12
350	280,0	368	520	150	78	F12
400	305,0	400	588	175	102	F12
450	365,0	423	624	210	114	F14 (F16)
500	375,0	480	690	210	127	F14 (F16)
600	460,0	562	816	210	154	F16

* Alle maten in mm.
